Um eletrotécnico necessita determinar o comprimento de um circuito de iluminação para área de manutenção, que será feito com condutores elétricos em cobre, utilizando critério da ampacidade e queda de tensão. Os condutores possuem isolação em PVC e serão instalados no interior de eletroduto metálico, este com montagem aparente. A corrente de projeto do circuito possui valor de 10 A para fator de potência superior a 0,90. A tensão de alimentação do circuito é de 220 V monofásica. Verificando a NBR 5410/2005, o eletrotécnico identificou o método de referência B1 para essa instalação, e o valor para correção da temperatura igual a 0,94, e o de agrupamento de circuitos igual a 0,70.

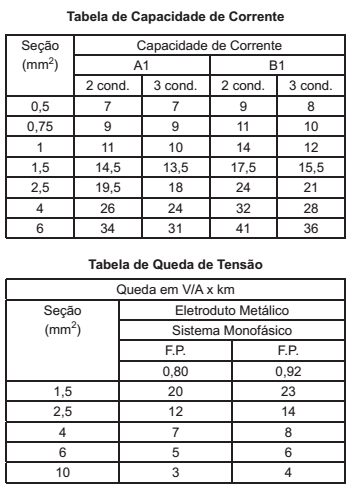

Com base nas Tabelas fornecidas, para uma queda de tensão no circuito igual a 3%, o eletrotécnico poderá ter para comprimento máximo desse circuito, L, um valor tal que:
Com base nas Tabelas fornecidas, para uma queda de tensão no circuito igual a 3%, o eletrotécnico poderá ter para comprimento máximo desse circuito, L, um valor tal que:- A23,5 < L < 27,2
- B27,3 < L < 30,3
- C30,4 < L < 38,4
- D38,5 < L < 42,7
- E42,8 < L < 48,5
