Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2015

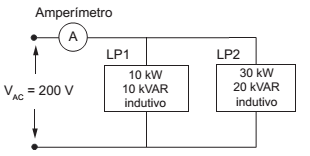

A Figura acima mostra o esquema de um circuito que alimenta duas cargas, LP1 e LP2, através de uma fonte CA de 60 hz e 200 V eficazes.O valor da corrente eficaz medida pelo amperímetro é, em ampères,

1. A500
2. B350
3. C300
4. D250
5. E50
