Questão de Engenharia de Software — UML — CESGRANRIO 2016
Engenharia de SoftwareUML
- Código
- cg009501
- Banca
- CESGRANRIO
- Órgão
- IBGE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Supervisor de Pesquisas - Tecnologia de Informação e Comunicação

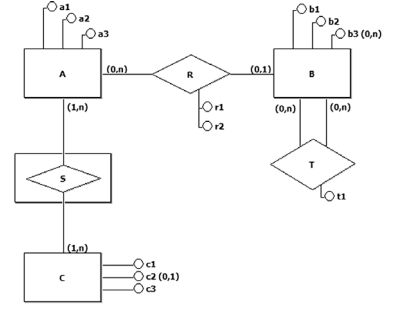

A Figura a seguir exibe um diagrama E-R.
Qual diagrama de classes conceituais UML é semanticamente equivalente ao diagrama acima?

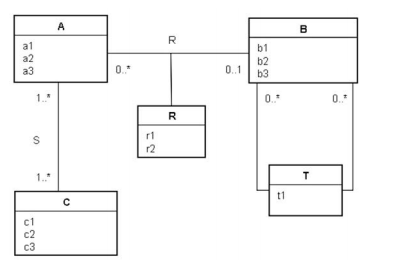

Qual diagrama de classes conceituais UML é semanticamente equivalente ao diagrama acima?- A

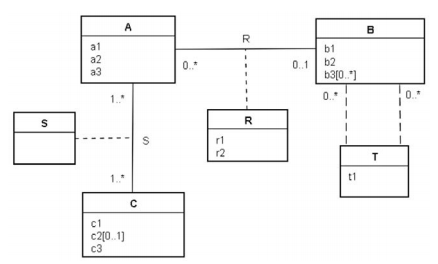

- B

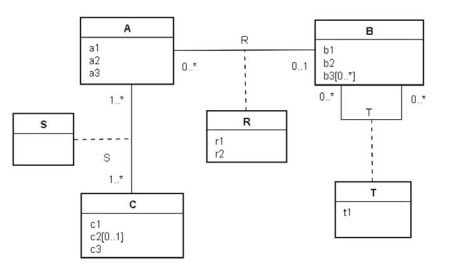

- C

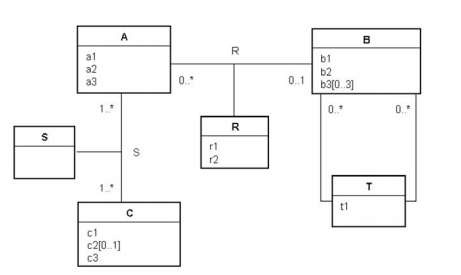

- D

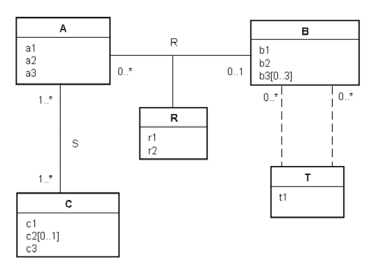

- E
