Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2018
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg011638
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2018
- Nível
- Médio
- Cargo
- Oficial de Manutenção I - Elétrica

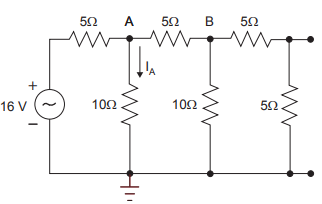

O circuito elétrico resistivo mostrado na Figura abaixo encontra-se alimentado por uma fonte CA senoidal, com amplitude de pico de 16 V. Os componentes desse circuito são considerados ideais.
Com relação ao comportamento dinâmico do circuito, quando a tensão no nó B, em determinado instante, for –2 volts, a corrente IA, indicada na Figura, em ampère, será
Com relação ao comportamento dinâmico do circuito, quando a tensão no nó B, em determinado instante, for –2 volts, a corrente IA, indicada na Figura, em ampère, será- A-0,1
- B-0,2
- C-0,4
- D-1,6
- E+1,6
