Questão de Eletricidade — Medições Elétricas — CESGRANRIO 2018

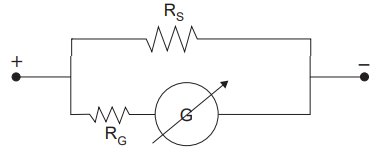

O esquema da Figura abaixo mostra o circuito elétrico de um amperímetro analógico que utiliza um galvanômetro de bobina móvel G em série com uma resistência RG. Para funcionar corretamente, a resistência de derivação (shunt) RS deve ter o seu valor previamente ajustado, de modo a permitir a medição da corrente elétrica que passa do borne positivo para o negativo do amperímetro. Todos os componentes são considerados ideais.Considerando que IgMAX é o valor necessário para levar o ponteiro do galvanômetro até o fundo da escala (corrente máxima permitida sobre o galvanômetro), a expressão correta para o cálculo da corrente máxima IMAX, a ser medida pelo amperímetro, será

1. A
2. B
3. C
4. D
5. E
