Questão de Engenharia de Software — UML — CESGRANRIO 2018
Engenharia de SoftwareUML
- Código
- cg014007
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Sistemas Júnior - SAP

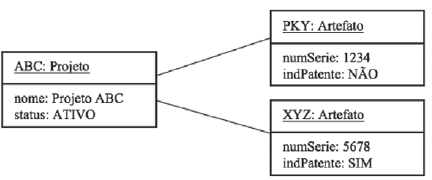

Um sistema deve controlar projetos de software, os quais podem ou não gerar artefatos. Para cada projeto, é necessário conhecer seu nome e status (ATIVO ou INATIVO). Deve-se saber, para cada artefato gerado pelo projeto, qual o seu número de série, além de um indicador de patente obtida (SIM ou NÃO).Na documentação desse projeto, foi apresentado o seguinte diagrama UML:
Qual o tipo de diagrama apresentado?
Qual o tipo de diagrama apresentado?- AClasses
- BInterações
- CPacotes
- DObjetos
- EMáquinas de Estados
