Questão de Engenharia de Software — Diagrama de Classes — CESGRANRIO 2018
Engenharia de SoftwareDiagrama de Classes
- Código
- cg014012
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Sistemas Júnior - SAP

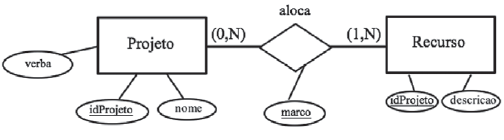

O modelo entidade-relacionamento abaixo, segundo a notação proposta por Peter Chen, representa a alocação entre projetos e recursos de uma organização.

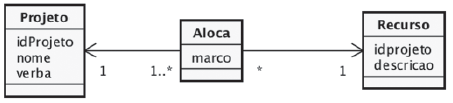

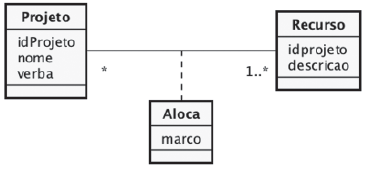

Equivale ao modelo anterior, representado segundo o modelo de classes da UML, o expresso em
Equivale ao modelo anterior, representado segundo o modelo de classes da UML, o expresso em- A
- B
- C
- D
- E
