Questão de Engenharia de Software — UML — CESGRANRIO 2019
Engenharia de SoftwareUML
- Código
- cg016092
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Tecnologia da Informação
A empresa que irá administrar o estacionamento de um clube decidiu desenvolver um sistema de informação específico para isso. Apenas os sócios poderão ter acesso ao estacionamento. Assim sendo, o sócio que tiver interesse em usar o estacionamento terá de procurar o balcão da empresa para se registrar no sistema. No ato do registro, serão informados o nome do sócio e a sua matrícula no clube, além de ser gerado, automaticamente, o número do cartão de acesso ao estacionamento e a data de validade desse cartão. Cada cartão só poderá ser usado por um único sócio. Após ser cadastrado no sistema, um sócio poderá registrar os dados (placa, modelo e cor) dos veículos que ele irá estacionar. Um veículo só pode ser registrado por um único sócio. O cadastramento dos veículos é obrigatório, pois uma câmera de vídeo irá capturar os caracteres das placas para verificar se eles estão devidamente cadastrados. Caso não o estejam, a cancela que dá acesso ao estacionamento não será aberta. Após a saída de um veículo, o sistema irá registrar o período em que ele ficou no estacionamento. Esse registro irá conter a data e a hora de entrada, a data e a hora de saída, e o valor a ser pago pela estadia. No final do mês, será gerado um boleto para cada sócio que utilizou o estacionamento durante o mês em questão. O boleto terá um número de código de barra, a data de vencimento e o valor a ser pago. Quando o boleto for pago, será inserido no sistema um registro de pagamento, que irá informar o número do banco em que o boleto foi pago e a data do pagamento.Qual diagrama de classes conceituais representa adequadamente os conceitos envolvidos no negócio descrito acima e as relações entre esses conceitos?

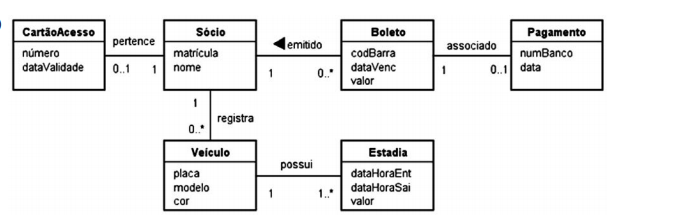

- A

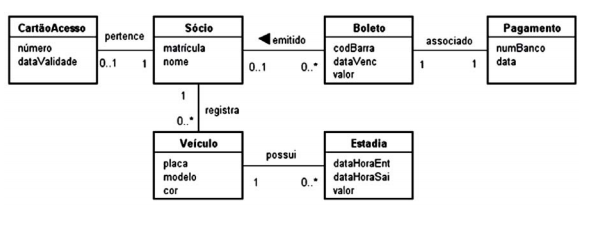

- B

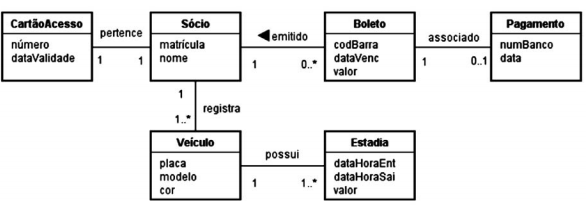

- C

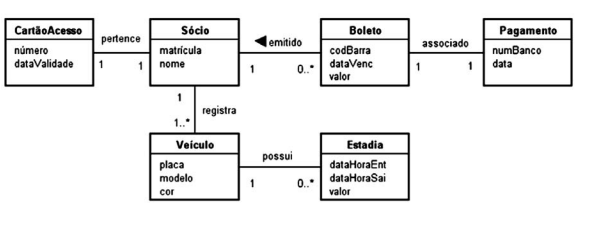

- D

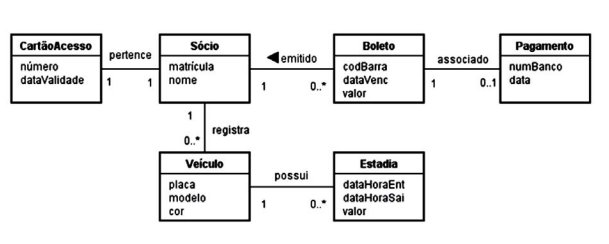

- E
