Questão de Engenharia de Software — UML — CESGRANRIO 2021
Engenharia de SoftwareUML
- Código
- cg016181
- Banca
- CESGRANRIO
- Órgão
- Banco da Amazônia
- Ano
- 2021
- Nível
- Superior
- Cargo
- Técnico Científico

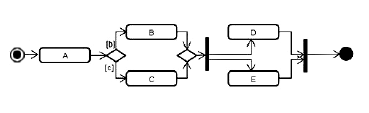

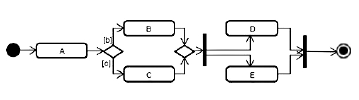

Ao modelar um processo com um Diagrama de Atividades, um analista de sistemas encontrou o seguinte caso: um pacote, ao chegar a um restaurante, é analisado (atividade A), quando se detecta se ele deve ser guardado na geladeira (atividade B) ou no armário (atividade C). Após guardado, o pacote deve ser pago (atividade D), e o estoque, atualizado (atividade E) — sendo estas duas atividades realizadas em paralelo —, encerrando-se o processo quando essas duas últimas atividades estiverem completas.Qual a representação desse processo segundo um diagrama de atividades em UML?
- A
- B
- C
- D
- E
