Questão de Engenharia de Software — UML — CESGRANRIO 2006

Engenharia de SoftwareUML
Código
cg025140
Banca
CESGRANRIO
Órgão
DECEA
Ano
2006
Nível
Médio
Cargo
Técnico de Defesa Aérea e Controle de Tráfego Aéreo - Análise de Sistemas

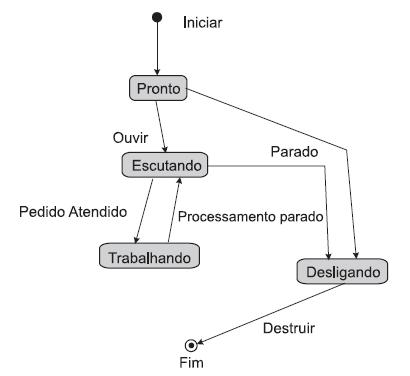

Observe a seguinte figura.Imagem associada para resolução da questãoEssa figura representa, em UML, um diagrama de:
  1. Acasos de uso.
  2. Binteração.
  3. Cimplementação.
  4. Destados.
  5. Eclasses.
Revelar gabarito e comentário

GabaritoD — estados.

Link permanente: /questoes/cg025140
