Questão de Engenharia de Software — Análise Estruturada — CESGRANRIO 2010
Engenharia de SoftwareAnálise Estruturada
- Código
- cg033386
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS
- Ano
- 2010
- Nível
- Superior
- Cargo
- ELETROBRÁS - Analista de Sistemas - FUNCIONAL SAP-ERP

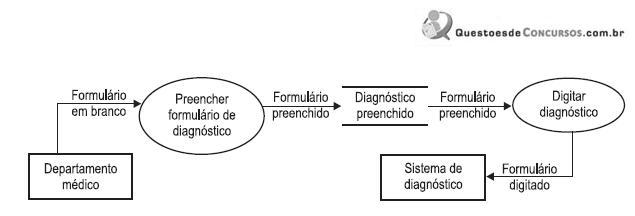

O DFD acima representa um trecho da modelagem de um cadastro de diagnóstico médico. Com base nas informações apresentadas no diagrama, afirma-se que o(a)- Aelemento "Diagnóstico preenchido" realiza validações a respeito das informações fornecidas pelo Departamento Médico.
- Belemento "Diagnóstico preenchido" define um depósito de dados, relacionado a um meio físico, como um fichário ou um arquivo magnético, por exemplo.
- Celemento "Diagnóstico preenchido" representa dados em movimento.
- Dfunção "Digitar diagnóstico" é estimulada por um evento de controle interno ao sistema.
- Efunção "Digitar diagnóstico" não precisa ser executada imediatamente após a função "Preencher formulário de diagnóstico".
