Questão de Engenharia Mecânica — Sistemas Termomecânicos — CESGRANRIO 2010

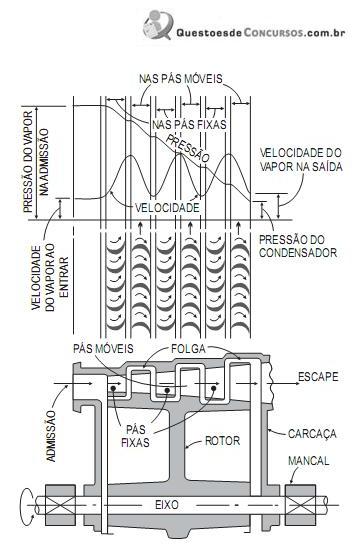

As turbinas a vapor são classificadas conforme o modo de atuação do vapor no rotor em turbinas de ação ou de reação. Além disso, aquelas que possuem vários conjuntos de pás no mesmo eixo podem ser classificadas, conforme o modo de disposição dos escalonamentos (estágios), em turbinas com velocidade escalonada, pressão escalonada ou pressão e velocidade escalonadas. Com base nessas classificações, a turbina a vapor representada no diagrama acima é uma turbina do tipo

1. Aação simples ou de Laval.
2. Bação com velocidade escalonada ou Curtis.
3. Cação com pressão escalonada ou Rateau
4. Dação com pressão e velocidade escalonadas ou Curtis-Rateau.
5. Ereação com múltiplos estágios ou Parsons.
