Questão de Física — Hidrostática — CESGRANRIO 2010
FísicaHidrostática
- Código
- cg033690
- Banca
- CESGRANRIO
- Órgão
- EPE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Gás e Bioenergia

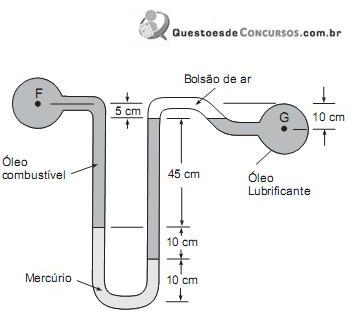

Um manômetro contendo mercúrio (peso específico = 136 kN/m³) é utilizado para medir a diferença de pressão entre dois oleodutos, onde escoam, respectivamente, um óleo combustível de peso específico igual a 8,8 kN/m³ e um óleo lubrificante de peso específico igual a 8 kN/m³, conforme a figura acima. Um bolsão de ar está aprisionado no óleo lubrificante como indicado na figura. Nessa situação, afirma-se que a pressão no ponto- AG excede a pressão no ponto F em 370 kPa.
- BG excede a pressão no ponto F em 14 kPa.
- CG excede a pressão no ponto F em 23 kPa.
- DF excede a pressão no ponto G em 14 kPa.
- EF excede a pressão no ponto G em 23 kPa.
