Questão de Física — Física Térmica - Termologia — CESGRANRIO 2010

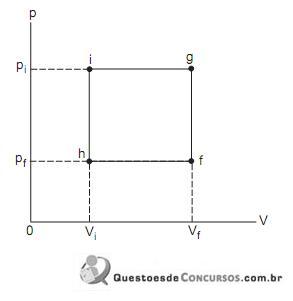

Observe o diagrama Pressão – Volume representado na figura acima. Quando um determinado sistema termodinâmico fechado é levado do estado inicial (i) para o estado final (f) através do caminho igf, 180 kJ são transferidos para dentro do sistema sob a forma de calor e 130 kJ são produzidos pelo sistema sob a forma de trabalho. Se o caminho percorrido for o ihf, o valor do trabalho produzido pelo sistema é 40 kJ. Com base nessas informações, a quantidade de energia (kJ) recebida sob a forma de calor pelo sistema, ao percorrer o caminho ihf, é

1. A40
2. B60
3. C90
4. D135
5. E270
