Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2010
Engenharia ElétricaAnálise de SEP
- Código
- cg033994
- Banca
- CESGRANRIO
- Órgão
- EPE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Transmissão de Energia

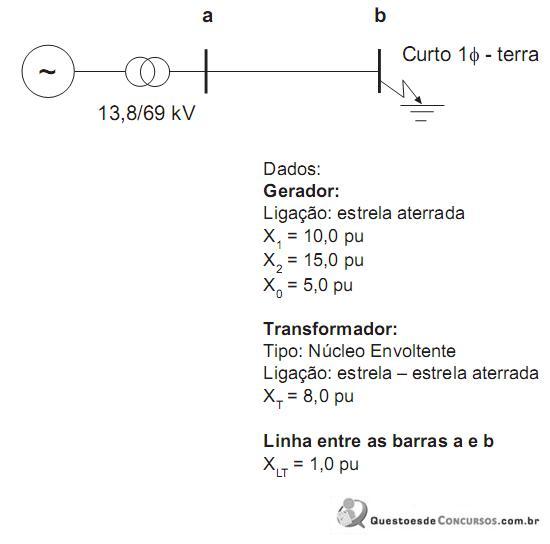

O sistema elétrico da figura acima se encontra operando sem carga. Considerando-se a ocorrência de um curto- circuito monofásico-terra na barra b, o valor da magnitude das correntes de sequência positiva, negativa e zero, relativas à fase A, entre as barras a e b, são, respectivamente,- A0,0 – 0,0 – 0,0
- B0,2 – 0 – 0,2
- C0,5 – 0,1 – 0,0
- D5,0 – 5,0 – 5,0
- E10,1 – 10,4 – 0,0
