Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2010

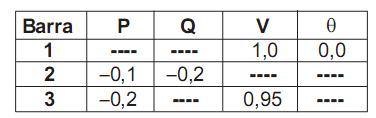

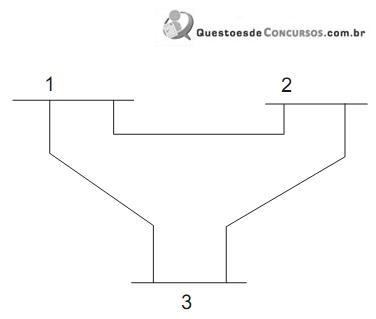

Considere um sistema elétrico de potência hipotético, representado por três barras conectadas entre si por três linhas de transmissão curta, conforme a figura acima. Para esse sistema, são fornecidos os dados de barras na tabela a seguir.P: Potência Ativa Líquida InjetadaQ: Potência Reativa Líquida InjetadaV: Módulo da Tensão Nodalθ : Ângulo da Tensão NodalEmpregando-se a formulação básica do problema do fluxo de carga não linear, o número de barras PQ, PV e Vθ desse sistema é, respectivamente,

1. A0, 1 e 2
2. B0, 2 e 1
3. C1, 1 e 1
4. D2, 0 e 1
5. E3, 0 e 0
