Questão de Engenharia de Software — UML — CESGRANRIO 2010
Engenharia de SoftwareUML
- Código
- cg038181
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- Petrobrás - Analista de Sistemas Júnior - Processos de Negócios

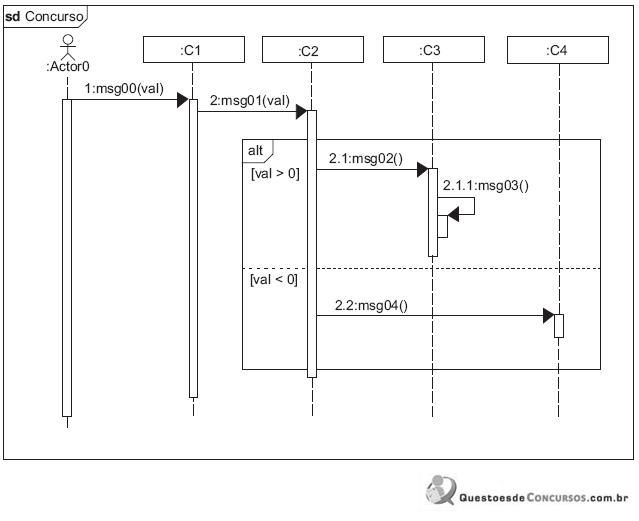

O diagrama de sequência em notação UML 2.0 acima apresenta uma interação entre objetos das classes C1, C2, C3 e C4. Ao fazer a leitura considerando apenas as informações desse diagrama, verifica-se que, para determinado cenário da interação em questão,- Aa quantidade de mensagens enviadas pelo objeto da classe C2 é 2 (dois).
- Bo envio de msg02 implica invocação de uma operação definida na classe C1.
- Co envio de msg03 resulta na execução iterativa de uma operação definida na classe C3.
- Dos objetos apresentados no diagrama já existem antes do início da interação.
- Ehá o envio em paralelo de, pelo menos, duas mensagens.
