Questão de Engenharia de Software — UML — CESGRANRIO 2010
Engenharia de SoftwareUML
- Código
- cg038227
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- Petrobrás - Analista de Sistemas Júnior - Processos de Negócios

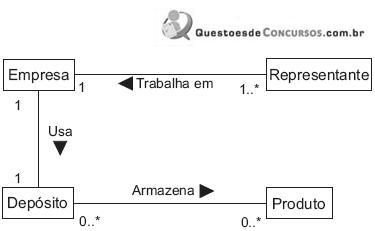

Um modelador de banco de dados foi incumbido de criar um modelo conceitual para a situação a seguir."Representantes trabalham em empresas. Cada empresa usa o seu depósito particular, que armazena um conjunto de produtos. É preciso saber que representantes estão associados a que produtos".Durante a modelagem inicial dessa situação, o modelador construiu o modelo conceitual abaixo, utilizando a notação do diagrama de classes da UML 2.0.
Nesse contexto, analise as afirmações a seguir.A consulta "Que representantes estão associados a que produtos" é respondida pelo modelo conceitual apresentado.PORQUEA determinação de quais depósitos armazenam quais produtos pode ser respondida pelo modelo conceitual apresentado.A esse respeito, conclui-se que
Nesse contexto, analise as afirmações a seguir.A consulta "Que representantes estão associados a que produtos" é respondida pelo modelo conceitual apresentado.PORQUEA determinação de quais depósitos armazenam quais produtos pode ser respondida pelo modelo conceitual apresentado.A esse respeito, conclui-se que- Aas duas afirmações são verdadeiras e a segunda justifica a primeira.
- Bas duas afirmações são verdadeiras e a segunda não justifica a primeira.
- Ca primeira afirmação é verdadeira e a segunda é falsa.
- Da primeira afirmação é falsa e a segunda é verdadeira.
- Eas duas afirmações são falsas.
