Questão de Engenharia de Software — UML — CESGRANRIO 2012
Engenharia de SoftwareUML
- Código
- cg046172
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2012
- Nível
- Superior
- Cargo
- BR Distribuidora - Profissional Júnior - Formação Analista de Sistemas - Ênfase em Java - Crm e Web

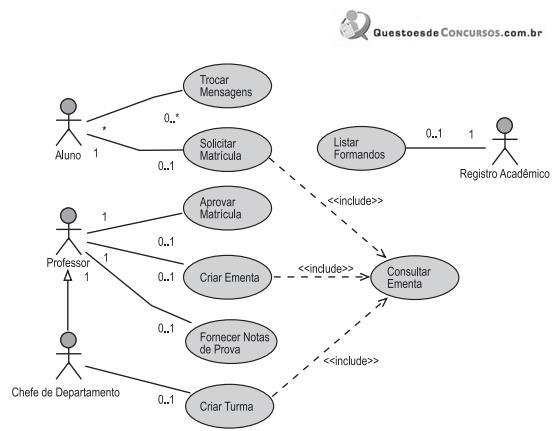

O Diagrama de Caso de Uso (UML 2.3) a seguir representa a Modelagem de Sistema de parte de um Sistema Acadêmico.
Apenas a partir desse diagrama, pode-se deduzir que, ao descrever os Casos de Uso na sua forma textual, o analista deve
Apenas a partir desse diagrama, pode-se deduzir que, ao descrever os Casos de Uso na sua forma textual, o analista deve- Aindicar os pontos de extensão onde o caso de uso Consultar Ementa é incluído.
- Bpermitir que qualquer Professor crie uma turma.
- Cpermitir que vários Alunos colaborem simultaneamente na troca de mensagens.
- Dexigir que o Registro Acadêmico solicite a lista de formandos.
- Efornecer aos Alunos suas notas de prova.
