Questão de Engenharia de Software — UML — CESGRANRIO 2012
Engenharia de SoftwareUML
- Código
- cg047339
- Banca
- CESGRANRIO
- Órgão
- Chesf
- Ano
- 2012
- Nível
- Superior
- Cargo
- Profissional de Nível Superior - Analista de Sistemas

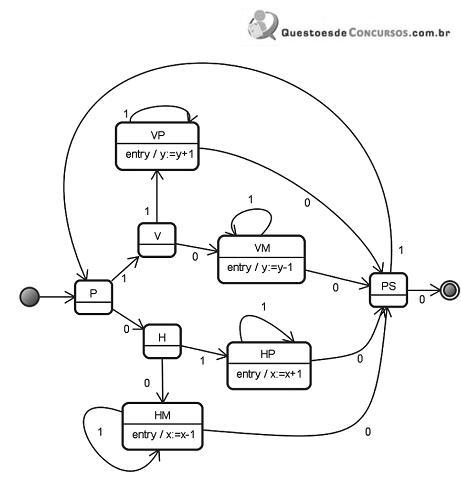

Um robô foi construído para andar em um grid cujas posições são indicadas por pares ordenados (x,y), onde x e y são números inteiros. Esse robô recebe como comando uma string binária e funciona segundo a máquina de estado a seguir, descrita em UML 2.3.
Iniciando na posição (0,0), o robô recebeu a string binária 111011110100010100.Em que posição o robô parou?
Iniciando na posição (0,0), o robô recebeu a string binária 111011110100010100.Em que posição o robô parou?- A(0,2)
- B(0,4)
- C(2,0)
- D(2,2)
- E(4,0)
