Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2012
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- cg047982
- Banca
- CESGRANRIO
- Órgão
- EPE
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Transmissão de Energia

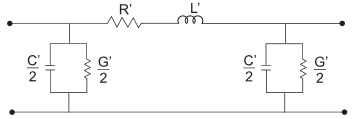

Uma linha de transmissão pode ser representada, de maneira aproximada, por uma cascata de circuitos p, como o mostrado na figura abaixo.
Esse modelo, contudo, pode não fornecer bons resultados em análises que requeiram uma representação da linha em toda a faixa de frequências, por não tratar de forma adequada certos fenômenos, como o Efeito Pelicular, que provoca uma distribuição não uniforme da corrente elétrica alternada através da área da seção transversal da linha.Esse efeito resulta na variação da impedância longitudinal da linha, formada pela resistência R’ e a indutância L’ (vide figura), de modo que, com o aumento da frequência, o valor da resistência
Esse modelo, contudo, pode não fornecer bons resultados em análises que requeiram uma representação da linha em toda a faixa de frequências, por não tratar de forma adequada certos fenômenos, como o Efeito Pelicular, que provoca uma distribuição não uniforme da corrente elétrica alternada através da área da seção transversal da linha.Esse efeito resulta na variação da impedância longitudinal da linha, formada pela resistência R’ e a indutância L’ (vide figura), de modo que, com o aumento da frequência, o valor da resistência- Apermanece constante e o valor da indutância aumenta.
- Bpermanece constante e o valor da indutância diminui.
- Caumenta e o valor da indutância aumenta.
- Daumenta e o valor da indutância diminui.
- Ediminui e o valor da indutância aumenta.
