Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2012
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- cg047990
- Banca
- CESGRANRIO
- Órgão
- EPE
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Transmissão de Energia

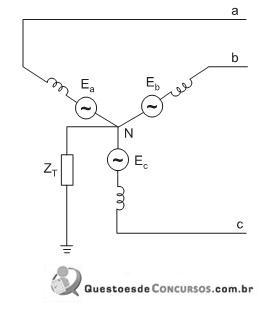

O cálculo de curto-circuito é necessário para a especificação dos equipamentos de um sistema elétrico, já que, durante sua ocorrência, altas correntes são estabelecidas, com a elevação de temperatura e solicitações térmicas, além dos esforços mecânicos e das deformações de materiais. Sendo assim, considere o gerador síncrono, trifásico, ligado em estrela aterrada, em vazio, representado na figura abaixo.
Sobre o exposto, considere as afirmações a seguir.I - Sendo o sistema trifásico ligado em estrela aterrada, há a possibilidade de quatro tipos de curtos-circuitos: trifásico, bifásico, bifásico à terra e monofásico à terra.II - Considerando a ocorrência de um curto-circuito desequilibrado, o circuito poderá ser analisado na forma de três sistemas equilibrados, que são as sequências positiva, negativa e zero.III - Um curto-circuito trifásico nos terminais do gerador origina, somente, componentes de sequência zero.Está correto o que se afirma em
Sobre o exposto, considere as afirmações a seguir.I - Sendo o sistema trifásico ligado em estrela aterrada, há a possibilidade de quatro tipos de curtos-circuitos: trifásico, bifásico, bifásico à terra e monofásico à terra.II - Considerando a ocorrência de um curto-circuito desequilibrado, o circuito poderá ser analisado na forma de três sistemas equilibrados, que são as sequências positiva, negativa e zero.III - Um curto-circuito trifásico nos terminais do gerador origina, somente, componentes de sequência zero.Está correto o que se afirma em- AI, apenas.
- BI e II, apenas.
- CI e III apenas.
- DII e III apenas.
- EI, II e III.
