Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2012
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg048663
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2012
- Nível
- Superior
- Cargo
- LIQUIGAS - Profissional Júnior - Análise de Infraestrutura

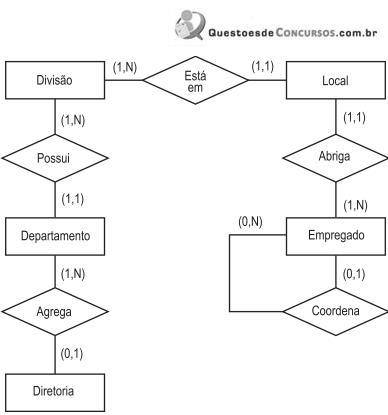

Considere o Diagrama Entidade-Relacionamento (DER), no qual cada um dos tipos de relacionamentos (Agrega, Possui, Está em, Abriga e Coordena) deve ser lido no sentido horário.
O DER fornecido representa que toda(o)
O DER fornecido representa que toda(o)- Adiretoria tem um ou mais locais associados, além de permitir saber quais os locais de uma determinada diretoria.
- Bdivisão tem um ou mais empregados associados, além de permitir saber quais os empregados de uma determinada divisão.
- Cdivisão tem uma e somente uma diretoria associada, além de permitir saber qual a diretoria de uma determinada divisão.
- Ddepartamento tem um e somente um empregado coordenador, além de permitir saber qual o coordenador de um determinado departamento.
- Eempregado tem um e somente um empregado que o coordena, além de permitir saber quais os empregados coordenados por um dado empregado.
