Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FCC 2013
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- fc002521
- Banca
- FCC
- Órgão
- MPE-AM
- Ano
- 2013
- Nível
- Médio
- Cargo
- Agente de Apoio - Programador

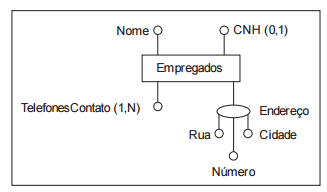

Considere a figura a seguir:
Em um Modelo Entidade-Relacionamento (MER), os atributos podem ser Simples ou Compostos; Monovalorados ou Multivalorados; Obrigatórios ou Opcionais.Na figura,
Em um Modelo Entidade-Relacionamento (MER), os atributos podem ser Simples ou Compostos; Monovalorados ou Multivalorados; Obrigatórios ou Opcionais.Na figura,- AEndereço é um atributo simples.
- BTelefonesContato é um atributo multivalorado.
- CCNH é um atributo obrigatório composto.
- DNome é um atributo opcional multivalorado.
- ECidade é um atributo opcional composto.
