Questão de Engenharia Civil — Instalações Elétricas em Engenharia Civil — FCC 2014

Engenharia CivilInstalações Elétricas em Engenharia Civil
Código
fc011763
Banca
FCC
Órgão
TCE-GO
Ano
2014
Nível
Superior
Cargo
Analista de Controle Externo - Engenharia

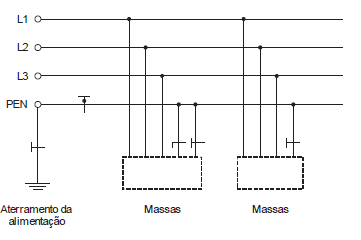

Nos projetos de instalações elétricas prediais devem ser previstos esquemas de aterramento, conforme a figura abaixo.Imagem associada para resolução da questãoA figura representa o esquema de aterramento
  1. ATN-S, no qual os condutores neutro e o de proteção são distintos.
  2. BTN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
  3. CTN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor, em parte do esquema.
  4. DTT, o qual possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
  5. EIT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
Revelar gabarito e comentário

GabaritoB — TN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
