Questão de Engenharia de Software — UML — FCC 2015
Engenharia de SoftwareUML
- Código
- fc023797
- Banca
- FCC
- Órgão
- TRE-RR
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista Judiciário - Análise de Sistemas

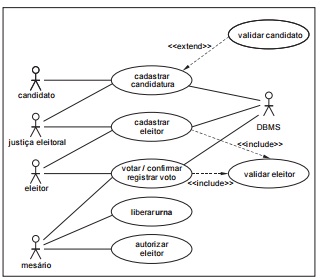

Considere o diagrama UML abaixo.
Neste diagrama,
Neste diagrama,- A“Justiça Eleitoral" e “DBMS" não são pessoas que interagem com o sistema, então estão erroneamente representados como atores.
- Bsão representados todos os requisitos funcionais e não funcionais do sistema, além de regras de negócios e restrições de implementação.
- Cpode-se perceber que ao se “cadastrar eleitor" também é realizado “validar eleitor", em função da relação <<include>> que os une.
- Destá representado um único caso de uso que pode ser denominado “Votação Eletrônica". As formas ovaladas representam as atividades do caso de uso e as linhas, os relacionamentos entre estas atividades.
- Epode-se notar que ao se “cadastrar candidatura" é mandatório que “validar candidato" seja executado, em função da relação <<extend>> que os une.
