Questão de Engenharia de Software — UML — FCC 2016

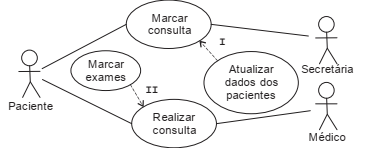

Considere uma clínica médica na qual os pacientes primeiramente marcam consultas com a secretária, fornecendo suas informações pessoais. Se o paciente ainda não estiver cadastrado no sistema ou existir algum dado que precise ser atualizado, a secretária deverá atualizar o cadastro. Durante a consulta, o médico poderá marcar exames a serem trazidos posteriormente. O pedido de exame e seus resultados serão registrados no histórico do paciente.Para representar a interação do Paciente, da Secretária e do Médico com o sistema, foi criado o diagrama de casos de uso abaixo.As lacunas I e II representam relações (ou associações) entre os casos de uso e devem ser preenchidas, respectivamente, por:

1. A<<include>> e <<include>>
2. B<extend>> e <<include>>
3. C<<include>> e <<extend>>
4. D<<extend>> e <<extend >>
5. E<<depend>> e <<depend>>
