Questão de Engenharia Civil — Desenho na Engenharia Civil — FCC 2016
Engenharia CivilDesenho na Engenharia Civil
- Código
- fc030961
- Banca
- FCC
- Órgão
- Prefeitura de Teresina - PI
- Ano
- 2016
- Nível
- Superior
- Cargo
- Técnico de Nível Superior - Analista Ambiental - Engenharia Civil

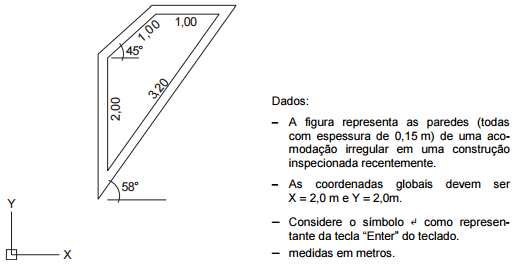

Considere a figura abaixo para reprodução em AutoCAD™ (versão Inglês).
Considerando que o mouse do computador não esteja funcionando, a sequência a ser digitada na Linha de Comandos do AutoCAD™, antes de inserir com o comando DIMENSION as medidas internas, é
Considerando que o mouse do computador não esteja funcionando, a sequência a ser digitada na Linha de Comandos do AutoCAD™, antes de inserir com o comando DIMENSION as medidas internas, é- AMLINE↵ Justification=Top↵ Scale=0.15↵ 2, 2↵ 0, 2↵ 1<45↵ 1, 0↵ Close↵
- BPLINE↵ 2, 2↵ @0, 2↵ @1<45↵ 1, 0↵ Close↵ OFFSET↵ 0.15
- CMLINE ↵ Justification=Bottom↵ Scale=0.15↵ 2, 2↵ @0, 2↵ @1<45↵ @1, 0↵ Close↵
- DPLINE↵ 2, 2 ↵ 0, 2↵ 1< -315↵ 1, 0 ↵ Close ↵ OFFSET↵ 0.15
- ELINE↵ 2, 2↵ 0, 2↵ 1<45↵ 1, 0↵ 3.2<122↵ MULTIPLE↵ OFFSET↵ 0.15
