Questão de Engenharia Civil — Planejamento e Controle de Obras — FCC 2016
Engenharia CivilPlanejamento e Controle de Obras
- Código
- fc030962
- Banca
- FCC
- Órgão
- Prefeitura de Teresina - PI
- Ano
- 2016
- Nível
- Superior
- Cargo
- Técnico de Nível Superior - Analista Ambiental - Engenharia Civil

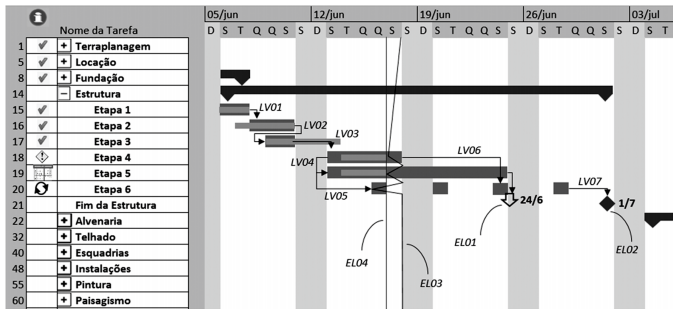

Considere o Diagrama de Gantt abaixo.
O Diagrama de Gantt apresentado na tela é uma ferramenta bastante similar ao MSProject™ e foi aplicado a uma obra genérica.Com relação ao diagrama,
O Diagrama de Gantt apresentado na tela é uma ferramenta bastante similar ao MSProject™ e foi aplicado a uma obra genérica.Com relação ao diagrama,- A“Etapa 6” é uma tarefa do tipo Recorrente, o objeto “EL01” é um Marco ou “Milestone” e a linha irregular “EL03” é a “Linha de andamento” do controle do projeto.
- Blinha de vínculo LV06 indica dependência do tipo “Início-a-Término” com latência de 6 dias entre as Tarefas “Etapa 4” e a terceira repetição da “Etapa 6”.
- Clinha de vínculo LV02 indica dependência do tipo “Término-a-Término” com latência negativa de 67% entre as Tarefas “Etapa 2” e “Etapa 3”.
- Dtarefa “Etapa 3” durou 1 dia a mais e atrasou a “Etapa 4” que possui uma dependência “Início-a-Início” com a “Etapa 3”, bem como a “Etapa 5” a qual possui uma dependência “Início-a-Ínicio” com a “Etapa 4” e com a “Etapa 6”, com latência de 3 dias.
- E“Etapa 6” possui restrição indicada pelo objeto “EL01”, ligado à tarefa 24, e o objeto “EL02” é um “Milestone” na data de 1º de julho.
