Questão de Engenharia de Software — UML — FCC 2017
Engenharia de SoftwareUML
- Código
- fc036538
- Banca
- FCC
- Órgão
- DPE-RS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista - Desenvolvimento de Sistemas

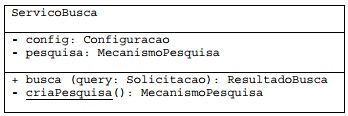

Considere a classe abaixo, que compõe um diagrama UML 2.5, criada por um Analista para uma aplicação orientada a objetos da Defensoria Pública.
A classe ServicoBusca
A classe ServicoBusca- Aé apresentada em 3 compartimentos, sendo que o compartimento do meio apresenta a lista de operações e o compartimento inferior apresenta a lista de atributos.
- Bpossui operações e atributos não estáticos, que podem ser estáticos em outros contextos.
- Capresenta as operações e atributos agrupados por visibilidade. Em UML a visibilidade é mostrada somente por símbolos, uma vez que as palavras private e public são reservadas apenas para a codificação.
- Dpossui a operação criaPesquisa ( ), que é estática.
- Epossui o atributo público pesquisa e a operação privada busca ( ).
