Questão de Engenharia de Software — UML — FCC 2017
Engenharia de SoftwareUML
- Código
- fc038068
- Banca
- FCC
- Órgão
- TRE-SP
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista Judiciário - Análise de Sistemas

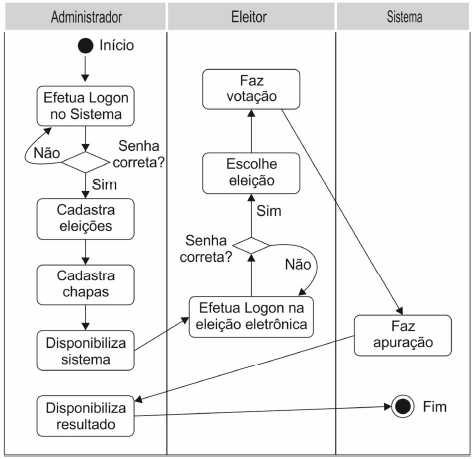

Considere o diagrama UML, abaixo, que se refere a "Controlar Eleições".
Considerando-se que um sistema está sendo desenvolvido com base no RUP, este diagrama
Considerando-se que um sistema está sendo desenvolvido com base no RUP, este diagrama- Ade Arquitetura do Sistema é utilizado na fase Concepção do RUP, na qual realiza-se um entendimento do domínio do problema e se estabelece um framework de arquitetura para o sistema.
- Bé criado no workflow de Transição do RUP, em que uma versão do produto é criada, distribuída aos usuários e instalada no local de trabalho.
- Cde Atividades representa o fluxo de atividades do processo Controlar Eleições. No RUP um fluxo corresponde a uma sequência de atividades que produz um resultado de valor observável.
- Dde Atividades representa os requisitos do processo Controlar Eleições, que estabelece o que o sistema deve fazer. No RUP este diagrama representa os requisitos não funcionais, que descrevem o comportamento do sistema.
- Eé criado na fase de Construção do RUP, na qual o sistema entra em funcionamento no ambiente real. Ao final desta fase, ocorre a homologação e implantação do sistema.
