Questão de Engenharia de Software — UML — FCC 2018

Engenharia de SoftwareUML
Código
fc042334
Banca
FCC
Órgão
Câmara Legislativa do Distrito Federal
Ano
2018
Cargo
Analista de Sistemas - Área 4

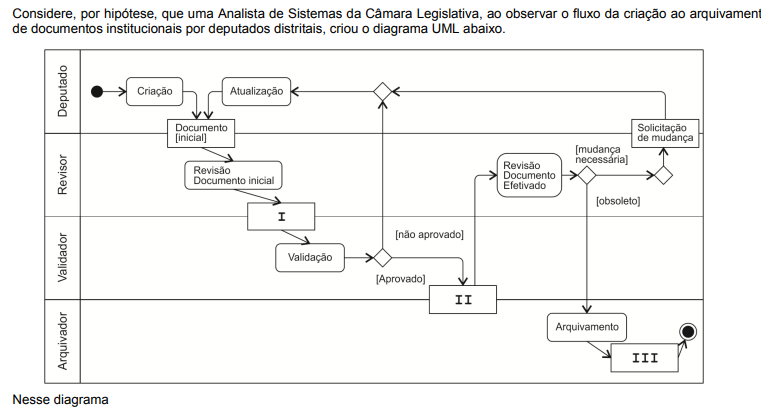

Imagem associada para resolução da questão
  1. Aos quatro objetos são representados por partições horizontais denominadas lifelines.
  2. Bde sequência, os elementos Arquivador, Validador, Revisor e Deputado correspondem a roles no diagrama de caso de uso.
  3. Cde estrutura composta, que é do tipo comportamental, pode-se observar a estrutura estática do sistema de documentação.
  4. Dde atividades, a estrutura estática do sistema de documentação é mostrada e suas partes evoluem em diferentes níveis de abstração até se chegar a uma ocorrência de destruição, representada pelo arquivamento do documento.
  5. Eas lacunas I, II e III correspondem aos diferentes estados do nó objeto Documento, que não é o único presente no diagrama.
Revelar gabarito e comentário

GabaritoE — as lacunas I, II e III correspondem aos diferentes estados do nó objeto Documento, que não é o único presente no diagrama.
