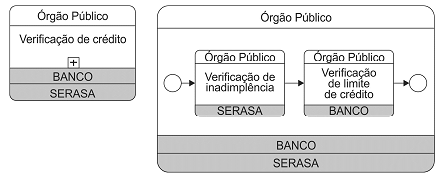

Considere os elementos de diagramas BPMN mostrados na figura abaixo.
A figura
A figura- Aapresenta dois eventos, que são elementos comuns aos diagramas de coreografia e de orquestração. Na esquerda o evento está em seu estágio inicial e na direita o mesmo evento está no estágio final.
- Bda direita mostra os detalhes ocultos na figura da esquerda, apresentando interações entre os processos BANCO e SERASA, também chamados de choreography tasks.
- Cda esquerda e a figura da direita trabalham com três agentes. Os agentes que iniciam a troca de mensagens (parte ativa) são representados pelo fundo cinza e o que recebe a mensagem (parte passiva) é representado com fundo em branco.
- Dmostra uma atividade de subcoreografia collapsed, representada pelo símbolo + na esquerda indicando a existência de outro nível de detalhe, e sua representação expanded à direita.
- Eapresenta dois pools de um diagrama de orquestração. No pool da esquerda o símbolo + indica que há mais de uma atividade (mostradas no pool da direita) envolvendo o agente ativo que fica na parte superior e os agentes passivos que ficam na parte inferior.
