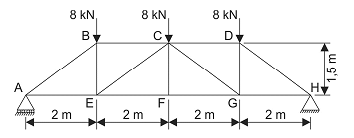

No projeto das estruturas da cobertura de um galpão foram projetadas treliças metálicas, como indica a figura a seguir.
Para dimensionar o tipo de perfil a ser utilizado, foram calculadas as forças em todas as barras da treliça. A força atuante nas barras AB e AE são, respectivamente, em kN,
Para dimensionar o tipo de perfil a ser utilizado, foram calculadas as forças em todas as barras da treliça. A força atuante nas barras AB e AE são, respectivamente, em kN,- A15 e 12.
- B20 e 16.
- C16 e 20.
- D18 e 14.
- E22 e 18.
