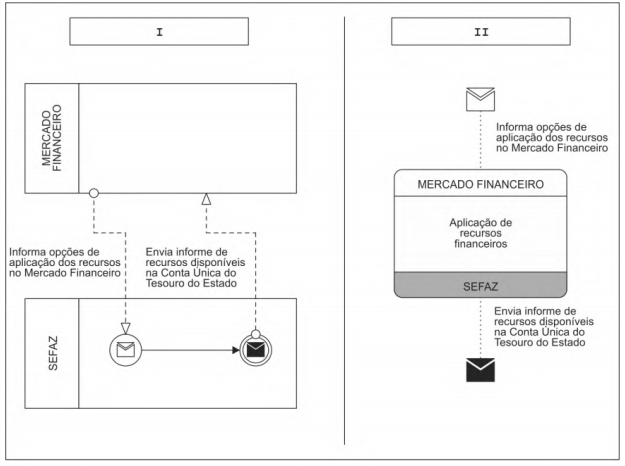

Os diagramas a seguir utilizam a modelagem em BPMN 2.0.
Um Auditor Fiscal afirma corretamente que o diagrama
Um Auditor Fiscal afirma corretamente que o diagrama- AI traz elementos característicos de um diagrama de coreografia, como participantes, atividades, mensagens e eventos.
- BI apresenta cada atividade como um pool por ser um diagrama de coreografia; já as lanes não são representadas no diagrama II, no qual os elementos que fazem parte das atividades de orquestração correspondem aos pools de diagramas do tipo I.
- CII é o diagrama mais conhecido e utilizado pela maioria das ferramentas de modelagem e define o fluxo das orquestrações dos eventos de uma organização. Em contraste, I define como os processos interagem uns com os outros.
- DII focaliza a forma como os participantes trocam mensagens, demonstrando a comunicação entre eles, e trazendo a representação do processo e suas interações. A coreografia mostra o comportamento esperado entre os participantes e o contrato de negócio de interação entre eles.
- EII apresenta dois eventos que correspondem à SEFAZ e ao MERCADO FINANCEIRO, sendo que o evento que inicia a troca de mensagens (parte ativa) é representado pelo fundo branco, e o que recebe o comunicado (parte passiva) está representado com o fundo preenchido (em cinza).
