Questão de Governança de TI — Gerência de Processos — FCC 2019

Governança de TIGerência de Processos
Código
fc056747
Banca
FCC
Órgão
SEFAZ-BA
Ano
2019
Cargo
Auditor Fiscal - Tecnologia da Informação - Prova II

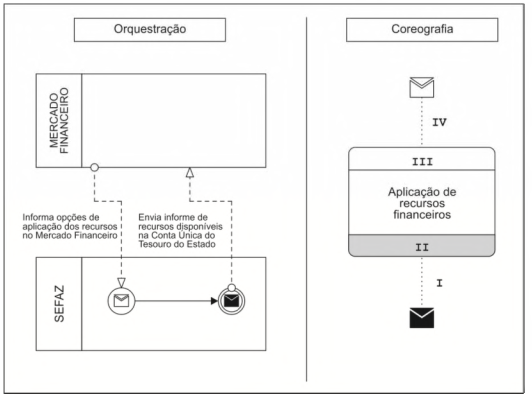

Considere os diagramas BPMN 2.0 a seguir.Imagem associada para resolução da questãoAnalisando os diagramas, conclui-se corretamente que
  1. AII e III representam, respectivamente, dois eventos SEFAZ e MERCADO FINANCEIRO, sendo que aquele que inicia a troca de mensagens (parte ativa) é representado pelo fundo branco ( III ) , e o que recebe o comunicado (parte passiva) está representado com o fundo preenchido em cinza ( II).
  2. BII e III representam, respectivamente, dois eventos MERCADO FINANCEIRO e SEFAZ, sendo que aquele que inicia a troca de mensagens (parte ativa) é representado com o fundo preenchido em cinza ( II ) e o que recebe o comunicado (parte passiva) está representado pelo fundo branco ( III ) .
  3. Chá um erro no diagrama de orquestração, pois, como há dois pools, não se pode usar fluxo de mensagem (seta pontilhada) entre eles. O correto seria utilizar o fluxo de sequência (seta contínua).
  4. Dos participantes fazem parte da atividade de coreografia e correspondem a um pool do diagrama de orquestração. O participante que inicia a comunicação, MERCADO FINANCEIRO, está representado na extremidade superior ( III ) da atividade.
  5. EI deve ser preenchido com: Informa opções de aplicação dos recursos no MERCADO FINANCEIRO.
Revelar gabarito e comentário

GabaritoD — os participantes fazem parte da atividade de coreografia e correspondem a um pool do diagrama de orquestração. O participante que inicia a comunicação, MERCADO FINANCEIRO, está representado na extremidade superior ( III ) da atividade.

Link permanente: /questoes/fc056747
