Questão de Engenharia de Software — Análise Estruturada — FCC 2022

Engenharia de SoftwareAnálise Estruturada
Código
fc062357
Banca
FCC
Órgão
PGE-AM
Ano
2022
Cargo
Técnico em Gestão Procuratorial Especialidade Engenharia de Software

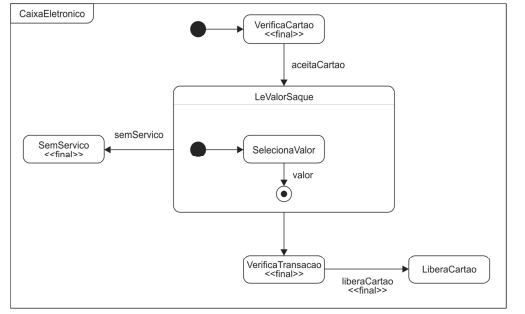

Analise o diagrama em notação UML 2.5.1.Imagem associada para resolução da questãoNeste diagrama
  1. Ade atividades, as atividades VerificaCartao e VerificaTransacao são finais e não podem ser redefinidas em subatividades do diagrama CaixaEletronico.
  2. Bhá um círculo externo envolvendo um círculo sólido dentro do processo LeValorSaque, indicando que se trata de um ponto de saída ou exit Point.
  3. Cde atividades, as atividades VerificaCartao e SelecionaValor funcionam como pontos de entrada ou entry points do CaixaEletronico.
  4. Dde máquina de estados, os estados VerificaCartao e SemServico não podem ser redefinidos em extensões do CaixaEletronico.
  5. Ehá uma classe denominada LeValorSaque dentro da qual há o método SelecionaValor.
Revelar gabarito e comentário

GabaritoD — de máquina de estados, os estados VerificaCartao e SemServico não podem ser redefinidos em extensões do CaixaEletronico.

Link permanente: /questoes/fc062357
