Questão de Engenharia de Software — UML — FCC 2022
Engenharia de SoftwareUML
- Código
- fc062381
- Banca
- FCC
- Órgão
- PGE-AM
- Ano
- 2022
- Cargo
- Técnico em Gestão Procuratorial Especialidade Informática

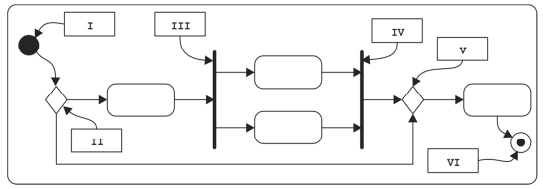

Considere o seguinte diagrama UML 2.5.
Neste diagrama estão indicados alguns de seus elementos. O nome do diagrama e os nomes dos elementos de II a V são, correta e respectivamente, indicados em:
Neste diagrama estão indicados alguns de seus elementos. O nome do diagrama e os nomes dos elementos de II a V são, correta e respectivamente, indicados em:- Ade atividades − nó de decisão − nó tipo fork − nó tipo join − nó do tipo merge.
- Bde estrutura composta − porta de decisão − conector de separação − conector de união − porta de decisão.
- Cde atividades − gateway − nó tipo join − nó tipo fork − gateway.
- Dde estrutura composta − nó do tipo merge − nó tipo join − nó tipo fork − nó de decisão.
- Ede sequência − gateway de decisão − lifeline − lifeline − gateway de união.
