Questão de Engenharia de Software — Análise Estruturada — FCC 2005
Engenharia de SoftwareAnálise Estruturada
- Código
- fc081216
- Banca
- FCC
- Órgão
- TRT - 3ª Região (MG)
- Ano
- 2005
- Nível
- Superior
- Cargo
- Analista Judiciário - Tecnologia da Informação

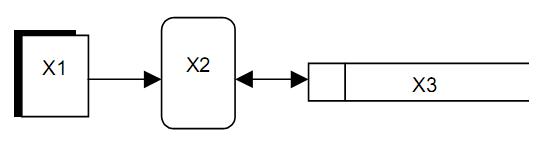

Analise o diagrama abaixo
Na análise estruturada, esse é um diagrama
Na análise estruturada, esse é um diagrama- Ade Fluxo de Dados onde X1, X2 e X3 representam, respectivamente, Entidade Externa, Função ou Processo e Depósito de Dados.
- BHierárquico de Programa onde X1, X2 e X3 re- presentam, respectivamente, Entidade Principal, Relacionamento e Entidade Fraca ou Dependente.
- Cde Fluxo de Dados onde X1, X2 e X3 representam, respectivamente, Função ou Processo, Depósito de Dados e Entidade Externa.
- DHierárquico de Função onde X1, X2 e X3 repre- sentam, respectivamente, Entidade Principal, Depó- sito de Dados e Entidade Fraca ou Dependente.
- Ede Fluxo de Funções onde X1, X2 e X3 repre- sentam, respectivamente, Entidade Externa, Rela- cionamento e Depósito de Dados.
