Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2007

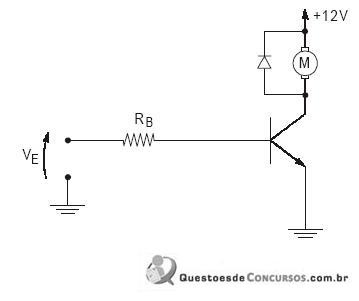

A interface de potência abaixo deve ser utilizada para acionar um motor DC de 12 V/200 mA por meio de uma tensão de entrada = 5 V.São dadas as especificações do transistor e do diodo:Transistor: = 1 A= 45 V= 50= 0,7 V= 0,2 VDiodo: = 1 A = 400 VO valor nominal do resistor que atende às especificações do projeto é

1. A
2. B
3. C
4. D
5. E
