Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2007

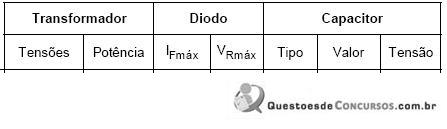

Deseja-se implementar uma fonte de alimentação composta apenas de um transformador, um diodo retificador e um capacitor de filtro. Ela deve ter as seguintes características aproximadas:Entrada: 110 V ? 60 HzSaída: 16 V ? 400 mA (com ripple máximo de 3,2 Vpp)A expressão abaixo pode ser utilizada para calcular o valor de pico a pico da tensão de ripple (Vrpp):em que: = corrente média na cargaf = freqüência do sinal retificadoC = capacitor de filtroAssinale a alternativa que apresenta as especificações dos dispositivos da fonte que atendem às necessidades deste projeto.

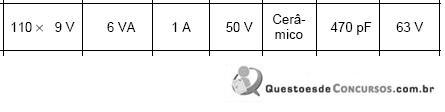

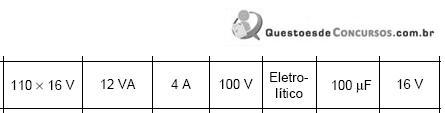

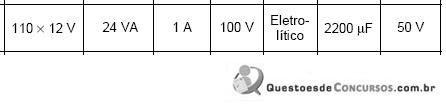

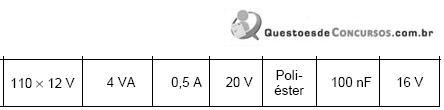

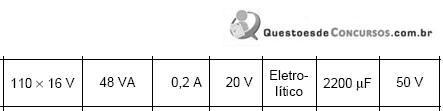

1. A
2. B
3. C
4. D
5. E
