Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2007
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fc086253
- Banca
- FCC
- Órgão
- MPU
- Ano
- 2007
- Nível
- Superior
- Cargo
- Analista - Engenharia Elétrica

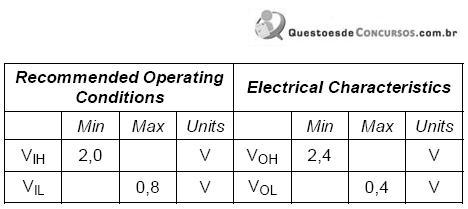

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:
Considere as afirmações abaixo.I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 VEsta correto o que se afirma SOMENTE em
Considere as afirmações abaixo.I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 VEsta correto o que se afirma SOMENTE em- AI, II e III.
- BI e III.
- CI e IV.
- DII e III.
- EIII e IV.
