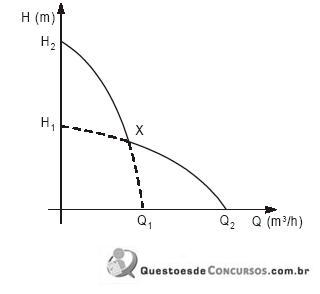

Para atender uma ampla faixa de utilização tanto da vazão quanto da altura manométrica, numa instalação hidráulica, foi utilizada uma associação em série-paralelo de duas bombas centrífugas iguais. A figura abaixo representa a curva característica dessa associação.
Observa-se, no gráfico, que
Observa-se, no gráfico, que- Aa curva característica do sistema passa pelo ponto X.
- Bà direita de X as bombas estão associadas em série.
- Cà esquerda de X as bombas estão associadas em paralelo.
- Dse fosse utilizada uma única bomba, a curva iria de
- Ese associadas em paralelo, a vazão seria o dobro da vazão de uma única bomba.
