Questão de Engenharia Mecânica — Termodinâmica — FCC 2007

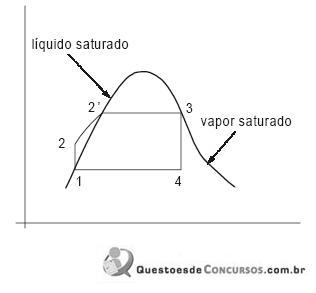

Uma unidade motora simples a vapor opera segundo o diagrama temperatura-entropia representado abaixo.Como se trata de um ciclo ideal, no processo

1. A1 - 2 há um bombeamento adiabático.
2. B3 - 4 há uma troca de calor à pressão consta nte.
3. C4 - 1 o fluído de trabalho passa por um evaporador.
4. D2 - 3 há uma mudança de estado de vapor para líquido.
5. E1 - 2 o gás sofre uma compressão adiabática.
