Questão de Engenharia Mecânica — Sistemas Mecânicos — FCC 2007

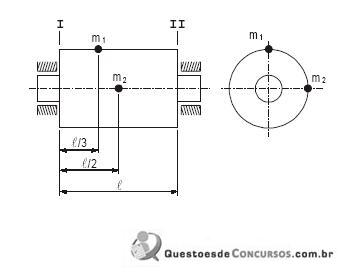

O rotor sólido da figura, apresentado nas vistas frontal e lateral esquerda, se encontra desbalanceado de 6 unidades de massa em e de 6 unidades em Pretende-se balancear o rotor com a adição de uma única massa em cada um dos planos laterais. Para tanto, no plano I deve-se colocar uma massa

1. Ano eixo das abscissas.
2. Bde 3,6 unidades.
3. Cno quadrante.
4. Dno quadrante.
5. Ede 5 unidades.
