Em um experimento para medir a vazão de água
em uma tubulação de 5 cm de diâmetro, um manômetro em "U", cujo fluido manométrico é mercúrio

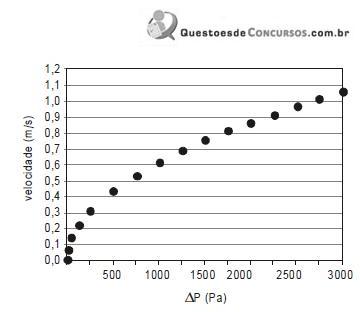

está conectado a uma placa de orifício. Se a deflexão do fluido manométrico, para uma dada vazão de água, é de 13,5 mm, determine esta vazão com o auxilio da curva de calibração da placa utilizada neste experimento, que relaciona a velocidade de escoamento de água em função da perda de carga na placa.
em uma tubulação de 5 cm de diâmetro, um manômetro em "U", cujo fluido manométrico é mercúrio está conectado a uma placa de orifício. Se a deflexão do fluido manométrico, para uma dada vazão de água, é de 13,5 mm, determine esta vazão com o auxilio da curva de calibração da placa utilizada neste experimento, que relaciona a velocidade de escoamento de água em função da perda de carga na placa.- A1,1 L/s.
- B1,6 L/s.
- C2,0 L/s.
- D6,3 L/s.
- E7,9 L/s.
