Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2009

Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
Código
fc097767
Banca
FCC
Órgão
TCE-GO
Ano
2009
Nível
Superior
Cargo
Analista de Controle Externo - Engenharia Elétrica

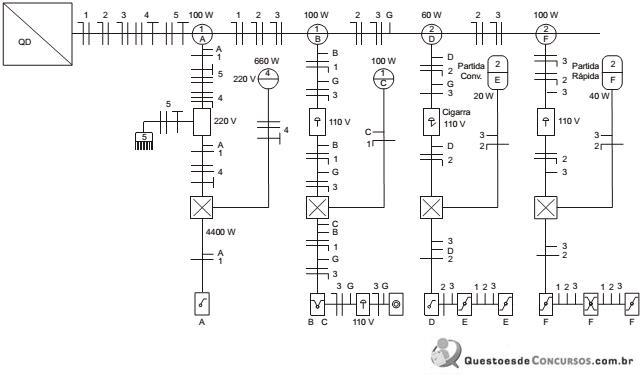

Considere a representação elétrica a seguir.imagem-005.jpgA representação está corretamente identificada em:
  1. AEsquema utilizado - unifilarPotência instalada do circuito 1 - 300 WCircuito 1 - iluminaçãoCircuito 2 - iluminaçãoCircuito 3 - tomadas 110 VCircuito 4 - tomada 220 VCircuito 5 - chuveiro
  2. BEsquema utilizado - multifilarPotência instalada do circuito 1 - 300 WCircuito 1 - iluminaçãoCircuito 2 - iluminaçãoCircuito 3 - tomadas 110 VCircuito 4 - tomada 220 VCircuito 5 - chuveiro
  3. CEsquema utilizado - unifilarPotência instalada do circuito 1 - 220 WCircuito 1 - tomadas 110 VCircuito 2 - iluminaçãoCircuito 3 - tomadas 110 VCircuito 4 - tomada 220 VCircuito 5 - chuveiro
  4. DEsquema utilizado - unifilarPotência instalada do circuito 1 - 300 WCircuito 1 - iluminaçãoCircuito 2 - iluminaçãoCircuito 3 - tomada 220 VCircuito 4 - tomadas 110 VCircuito 5 - chuveiro
  5. EEsquema utilizado - multifilarPotência instalada do circuito 1 - 300 WCircuito 1 - iluminaçãoCircuito 2 - iluminaçãoCircuito 3 - tomadas 110 VCircuito 4 - chuveiroCircuito 5 - tomada 220 V
Revelar gabarito e comentário

GabaritoA — Esquema utilizado - unifilar Potência instalada do circuito 1 - 300 W Circuito 1 - iluminação Circuito 2 - iluminação Circuito 3 - tomadas 110 V Circuito 4 - tomada 220 V Circuito 5 - chuveiro

Link permanente: /questoes/fc097767
