Questão de Engenharia Civil — Estruturas — FCC 2010
Engenharia CivilEstruturas
- Código
- fc107287
- Banca
- FCC
- Órgão
- TCM-CE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Controle Externo - Inspeção de Obras Públicas

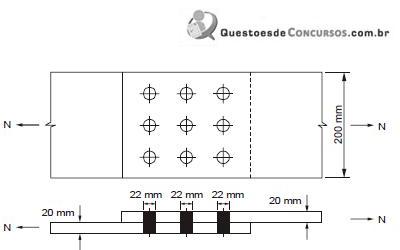

Considere a ligação de duas chapas com espessura de 20 mm e largura de 200 mm, emendadas por transpasse com 9 parafusos de diâmetro ? 22 mm, sujeitas a esforço axial de tração, como representada na figura abaixo.
A área líquida para o dimensionamento da ligação que resiste aos esforços de tração, em cm², é
A área líquida para o dimensionamento da ligação que resiste aos esforços de tração, em cm², é- A74,1
- B49,4
- C40,0
- D26,8
- E24,7
