Questão de Arquitetura — Expressão e representação — FCC 2011

ArquiteturaExpressão e representação
Código
fc112756
Banca
FCC
Órgão
INFRAERO
Ano
2011
Nível
Superior
Cargo
Arquiteto

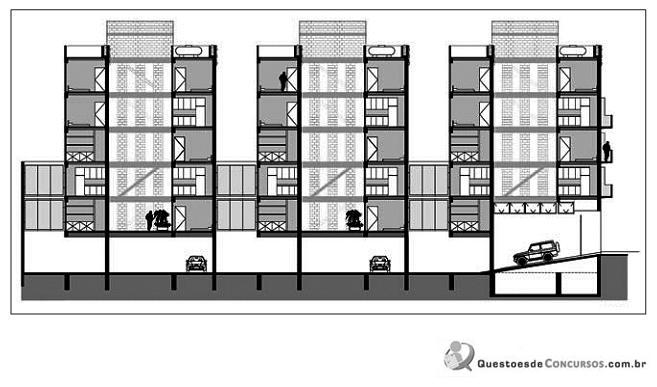

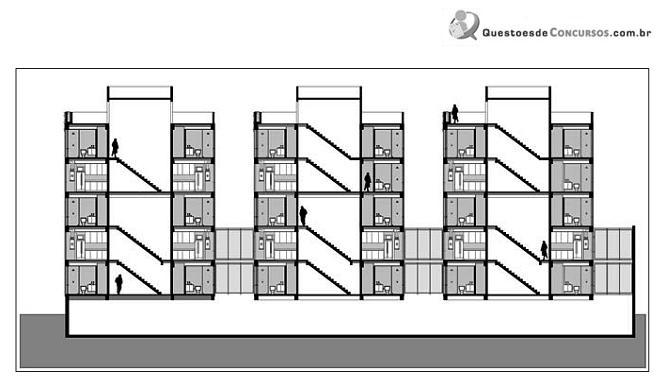

O corte é uma peça gráfica de grande importância, pois permite a compreensão de informações distintas daquelas presentes na planta. Os desenhos abaixo são cortes do projeto de um edifício habitacional em Colonia Juárez (2006-10), México DF, de autoria dos arquitetos Francisco Pardo e Julio Amezcua.Imagem 006.jpgImagem 007.jpgEm relação às informações que os cortes podem fornecer, verifica-se que
  1. Aa estrutura principal é de concreto e serve como expressão externa da arquitetura.
  2. Bos apartamentos são do tipo “duplex” com escadas em um único lance.
  3. Co edifício é formado por seis blocos edificados e seis pátios, permitindo ventilação cruzada e iluminação aos apartamentos baixos.
  4. Da circulação vertical é resolvida por associação de escadas e um único elevador.
  5. Ecada apartamento volta-se para um pátio de ventilação e iluminação.
Revelar gabarito e comentário

GabaritoC — o edifício é formado por seis blocos edificados e seis pátios, permitindo ventilação cruzada e iluminação aos apartamentos baixos.

Link permanente: /questoes/fc112756
