Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FCC 2012
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fc121818
- Banca
- FCC
- Órgão
- MPE-PE
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico Ministerial - Eletrônica

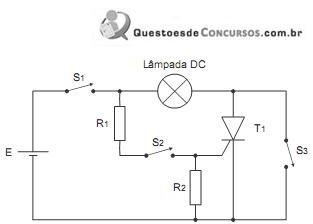

Analise o circuito abaixo em que as chaves S1, S2 e S3 encontram-se inicialmente abertas:
Considerando que a tensão E e as resistências estejam de acordo com as especificações de operação do dispositivo T1, a sequência de operações que, ao final, resulta na lâmpada apagada, é:
Considerando que a tensão E e as resistências estejam de acordo com as especificações de operação do dispositivo T1, a sequência de operações que, ao final, resulta na lâmpada apagada, é:- AS3 fecha, S2 fecha, S3 abre, S1 fecha, S2 abre.
- BS3 fecha, S1 fecha, S3 abre, S2 fecha, S2 abre.
- CS1 fecha, S3 fecha, S2 fecha.
- DS1 fecha, S2 fecha, S2 abre, S3 fecha, S3 abre.
- ES1 fecha, S2 fecha, S2 abre.
